Condensadores Cilíndricos POLT y POLB
POLT
Condensadores auto-regenerantes con dieléctrico de polipropileno de bajas pérdidas sin impregnantes líquidos. Disponen de un sistema de desconexión por sobrepresión que desconecta el condensador en caso de algún tipo de fallo interno.
Se presentan montados en recipientes cilíndricos de aluminio, provistos de saliente roscado M12 para fijación y puesta a tierra.
La conexión se realiza por terminales Faston dobles de 6,35 mm. Opcionalmente provistos de resistencias de descarga para conectar externamente. Estos condensadores están especialmente indicados para la compensación individual de pequeñas cargas inductivas y la construcción de pequeñas baterías de condensadores.
Tensión Nominal
30/400/440 V 50Hz
230/400 V 60Hz
Dieléctrico
Polipropileno
Resistencia de descarga
Accesorio
Pérdidas dieléctricas
< 0.2 W/kvar
Pérdidas totales
< 0.4 W/kvar
Sobretensión máx.
1.1 Un (8h/día)
Sobreintensidad máx.
1.5 ~ 2.0 In
Nivel de aislamiento
3/- kV rms
Tolerancia de potencia
-5 / +10%
Gama climática
– 40/+55ºC
Conexión
Faston doble 6.35 mm
Protección
IP00
IP54
(con caperuza)
Normas
IEC 60831, EN 60831
VDE0560-46/47
Condensadores Cilíndricos POLT y POLB

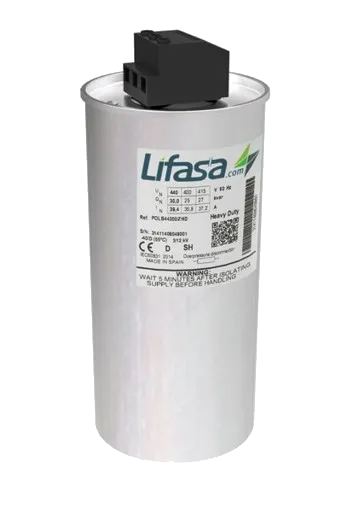

POLB
La gama de condensadores Heavy Duty (HD) ha sido diseñada para asegurar un largo servicio y ofrecer un alto rendimiento debido a sus características eléctricas mejoradas.
Son condensadores auto-regenerantes con dieléctrico de polipropileno de bajas pérdidas, relleno con gas inerte N2 principalmente, o con resina, y con sistema de desconexión por sobrepresión, el cual ofrece un elevado nivel de seguridad ante defectos, al cortar las 3 fases en caso de actuación.
Los condensadores se presentan montados en recipientes de aluminio provistos de saliente roscado M12 para su fijación y puesta a tierra. La conexión se realiza por regleta con bornes tipo mordaza.
En la placa de características del condensador se incluye un codigo QR asociado al certificado individual de verificación y que sirve de protección anticopia.
City skyline
Tensión Nominal
230 … 690V
Frecuencia
50 Hz
Dieléctrico
Polipropileno
Resistencia de descarga
Integradas
Pérdidas dieléctricas
≤ 0.2 W/kvar
Pérdidas totales
≤ 0.4 W/kvar
Sobretensión máx.
1.1 Un
Sobreintensidad máx.
2 In
Sobreintensidad transitoria
400 In
Nivel de aislamiento
3/- 8 kV rms
Tolerancia de potencia
-5 / +10%
Gama climática
– 40/ D (+60ºC)
Expectativa de vida
Tipo A: 16 mm²; 3 Nm max.
Tipo B: 25 mm²; 3 Nm max.
Tipo C: 35 mm²; 3.7 Nm max.
Fijación
M12
Protección
IP20
IP54 con caperuza hasta Ø116mm
Normas
IEC 60831, EN 60831, UL 810
Certificación UL en curso
